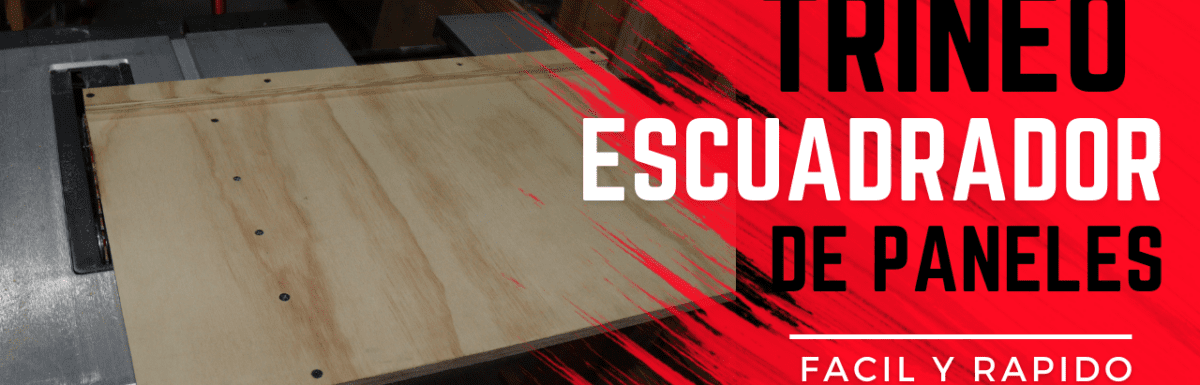

Que tal amigos de Historias de Carpintería, les traigo como fabrique un Jig o trineo perfilador / escuadrador.
Me vi con la necesidad de fabricar uno ya que mi sierra ingletadora solo acepta tablas de hasta 14 o 15 cm de ancho, algo mas ancho que eso no lo puedo perfilar o escudrar en la ingletadora.
Utilice triplay de pino de 12 mm y laminas de polietileno de 6 mm de espesor para hacer los corredores o runners.
Al final del post les dejo las dimensiones asi como los enlaces de el Polietileno que utilice para los corredores y las herramientas que use para construirlo. Son enlaces de afiliado por lo que yo recibire una pequeña comision solo en caso que hagas una compra sin afectar para ti el costo o calidad del producto.
Tambien te dejo el enlace a video en mi canal de Youtube para que veas mas detalles acerca de la contruccion de este util jig.
Comienzo midiendo las canaletas de mi sierra de banco, para esto me ayudo de un pie de rey o caliper.
Con el pie de rey me ayudao a transferir la medida a mi sierra de banco y procedo a cortar una de las tiras que serviran de corredor.
Despues de hacer algunas pruebas e ir rebajando me aseguro que calcen correctamente, sin movimiento hacia los lados y se muevan sin problema para atras o adelante.
Despues procedo a cortar la cama del jig utilizando el triplay de pino de 12 mm.
Enseguida corto la valla paraleta donde apoyaremos la pieza que vayamos a perfilar
Fijo la valla a la cama del jig, solo con 2 tornillos por el momento por si debo hacer ajustes para escuadrarla, me aseguro los extremos queden al raz de la cama para asegurar estar lo mas escuadra posible.
Coloco los corredores en la canaleta de la sierra, pongo un recorte de madera delgado para lavantar un poco los corredores y sea mas facil atornillarlos a la cama del jig.
Fijo la cama del jig a los corredores con tornillos, alineando la cama con la guia paralela de la sierra de banco, lo mas cerca posible al disco de corte.
Aqui voy a establecer la linea de corte, que quede al raz del disco.
Y despues de verificar que corte a escuadra fijo la guia con un par de tornillos mas y esta lista para usarse!
Las dimensiones son:
Cama del jig: 60cm Largo X 40 cm de Ancho (Triplay de 12mm).
Valla del jig: 60cm Largo X 5cm de Ancho (Triplay de 12mm).
Corredores: 2 tiras de 30cm Largo X el ancho de la canaleta de la sierra de Banco, en mi caso fue de 19mm aproximadamente (Polietileno de 6mm de espesor).
Ve al video en el canal de YouTube para ver mas detalles de la construccion de este Jig!
